Как устроена оптическая мышь.
Оптические мышки являются более совершенными мышами, нежели мышки с шариком. Внешний вид такой мыши на фото:
Вид снизу:
«Глазок» мышки – объектив, через который она видит поверхность, по которой она перемещается.
Оптика изготовляется из оптического полистирола, и поэтому не нужно прилагать усилия при ее протирке (если вдруг понадобится ее чистить), пластик легко царапается, а это может нарушить работоспособность мыши.
Вскроем корпус. Вид на фото:
На крышке прикручен груз.
Данный груз несет в себе функцию компенсировать потерю веса. В старых мышах большую часть веса составлял обрезиненный железный шарик (вес нужен был, чтобы шарик не проскальзывал по поверхности). Новые мыши с оптической начинкой получились гораздо легче старых, при тех же размерах корпуса. Чтобы при переходе на новую мышь пользователь не ощутил разницы в ощущениях и был добавлен груз. Груз не устанавливается в компактных мышах для ноутбуков.

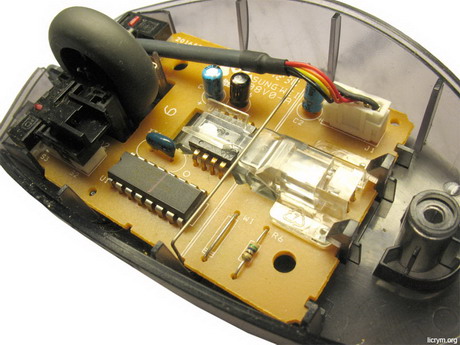

Электронная часть мыши – плата в корпусе. Мы видим закрепленный ролик, часть световода, микросхемы управления, микросхему фотодетектора, микровыключатели кнопок.
Плата извлеченная из корпуса, удален ролик.
Поворот ролика прокрутки фиксирует обыкновенная оптопара. В ролике сделаны прорези, которые попеременно открывают/закрывают просвет оптопары. Для определения направления вращения фототранзисторов два рядом в одном корпусе, и по тому какой из них закрывается электроника выясняет направление вращения.
Узел для кодирования вращения называется энкодер. Энкодеры бывают оптические и механические. В оптических на ролике сделаны прорези и установлена оптопара. У механических скользящий контакт и поле контактных площадок. По личному опыту можно сказать, что мыши с механическием энкодером служат не более года, затем скользящий контакт начинает отгибаться от контактных площадок. Данная неисправность проявляется в дёрганье страницы при прокрутке. Мыши defender, mitsumi используют механический энкодер. Мыши Logitech – оптический.
Этот узел, изготовленный из оптического полистирола работает как световод и как объектив.
Сердце мыши – фотосенсор. Именно он позволяет мыши определить, куда ее толкают.
Вся оптика мыши собранная вместе, рассмотрим как она работает.
На отдельном фото красным обозначен свет от светодиода, голубым – края пластика. Свет, излучаемый светодиодом, через линзу попадает в световод, где дважды отражаясь от стенки попадает в рассеивающую линзу. Выйдя из линзы свет освещает поверхность, на которой лежит мышь (столешница, коврик и т.д.) Подложка не идеально чёрная, поэтому всё равно часть света от нее отражается. Этот отраженный свет фокусируется линзой на матрицу фотосенсора.
