Мобильный телефон (чаще всего именуемый сотовым, что не совсем корректно) вещь, которая есть практически у каждого. Мы решили разобрать довольно старый GSM телефон, что бы посмотреть на то,как он устроен.
С трубки сняты крышки и панельки, отделен аккумулятор, SIM карта. Аккумулятор имеет три контакта, через дополнительный контакт он общается с телефоном и сообщает ему информацию о себе (емкость, температура, количество циклов разряда и т.п.).

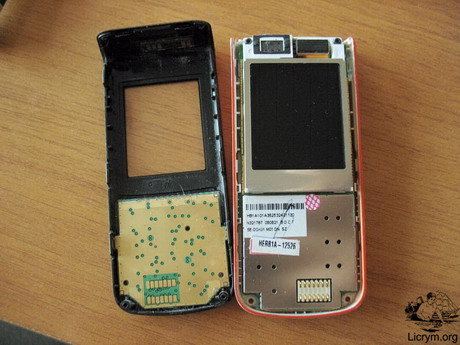

Разобран пластиковый корпус. Экран служит для экранирования электромагнитного излучения. Все контакты позолочены, сделано это потому, что золото не окисляется на воздухе и следовательно контакт будет всегда надежным. Кнопки клавиатуры работают по тому же принципу, что и в пультах дистанционного управления. На плате нанесена гребенка контактов, с зазором меж ними. На кнопке – кусочек токопроводящей резины. Когда пользователь нажимает кнопку, токопроводящая резина упирается в контакты и сопротивление между ними резко падает, что и фиксирует электроника, обрабатывая как нажатие.
Плата телефона вид сзади. Металлические прямоугольники – это экраны, они защищают высокочастотные блоки от наводок.
Моторчик вибровызова. На вал надет эксцентрик, и при подачи напряжения моторчик начинает вращать вал с эксцентриком, в результате чего на корпус передается вибрация.
а вот другой телефон. Спасибо, fish!
