В данной статье мы разберем компьютерный вентилятор. Это именно вентилятор, кулером называют пару вентилятор+радиатор. Зачастую они выходят из строя из-за того, что забиваются пылью.
Для того что бы вернуть их к жизни – необходимо его разобрать, почистить, смазать и снова собрать. Займёмся этим. Снимем этикетку.
Под этикеткой мы видим ось, с надетой на него стопорной шайбой. Что бы снять стопорную шайбу необходимо тоненькой отверточкой нажать на шайбу в том месте, где у нее разрез, в результате она сместится и отпустит ось. Возможно будет необходимо ее подцепить острым предметом. Стопорная шайба, зацепляясь за паз, не позволяет оси выскочить из втулки.
Под стопорной шайбой мы видим резиновое колечко-уплотнитель. Оно призвано не допустить пыль и грязь в зазор между осью и втулкой. Снимем его и вытащим лопасти с осью из втулки.
Крупным планом – нижнее и верхнее колечки-уплотнители, и стопорная шайба.

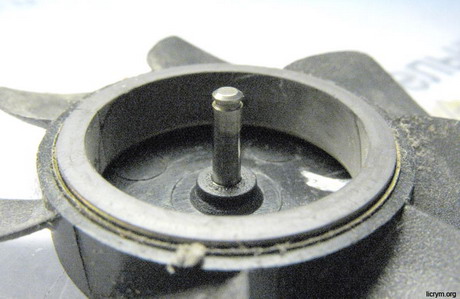

Лопасти крупным планом. Ось с пазом для стопорной шайбы, пластиковый магнит. Магнит сделан из пластика, так как его изготовление и монтаж в корпус технологичнее. Справа видно стык.
Электронная начинка вентилятора. Катушки навиты на магнитопровод. Работает данная схема просто. Когда напротив катушки оказывается необходимый полюс, то включается ток в катушках, и магнитное поле, создаваемое ими заставляет магнит отталкиваться от поля и вращаться. Факт появления необходимого полюса фиксируется датчиком Холла
